Google Cloud – ASCSおよびERSの内部ロードバランサーを作成する

Google Cloudでは、ASCSとERSの仮想IPのフェイルオーバーを容易にするために、TCP内部ロードバランサーが使用されています。各ロードバランサーのフロントエンドには、それが動作しているサブネットからエフェメラルIPが割り当てられます。この例では、各仮想ホストに対応するロードバランサーに以下のIPアドレスを使用します。

Google Cloud – 内部ロードバランサーを使用する およびロードバランサーヘルスチェックに応答する に記載されている手順に従って、次のGoogle CloudおよびLifeKeeperリソースを作成して設定します

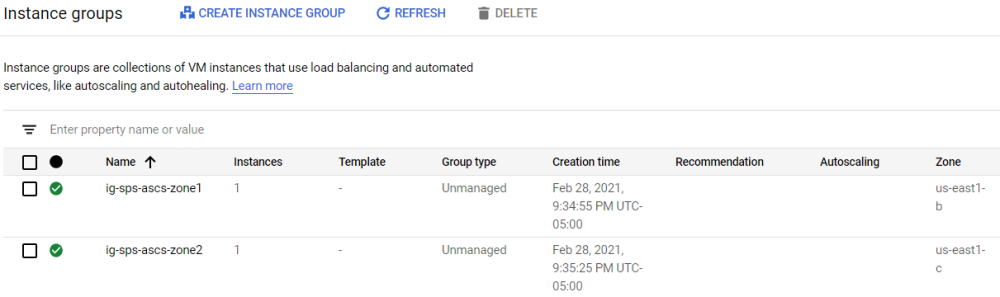

1. node-aを含む ig-sps-ascs-zone1 と、node-bを含む ig-sps-ascs-zone2 という2つのアンマネージドインスタンスグループを作成します。

2. 次のプロパティを使用して、2つのTCP内部ロードバランサー ilb-sps-ascs と ilb-sps-ers を作成します。 アイコンは、デフォルトのオプションが選択されていることを示します。

Name	ilb-sps-ascs
Backend configuration
Region	<Deployment region> (e.g., us-east1)
Network	lk-vpc
Backends	ig-sps-ascs-zone1 ig-sps-ascs-zone2
Health Check
Name	hc-sps-ascs
Protocol	TCP
Port	51098 （後で作成する、対応するLB Health Checkリソースと一致する必要があります）
Proxy protocol	NONE
Request	空欄のままにします
Response	空欄のままにします
Check interval	5 seconds
Timeout	5 seconds
Healthy threshold	2 consecutive successes
Unhealthy threshold	2 consecutive failures
Connection draining timeout	15 seconds
Frontend configuration
Name	fe-sps-ascs
Subnetwork	lk-subnet
Purpose	Non-shared
IP address	Ephemeral (Custom)
Custom ephemeral IP address	10.20.0.10
Ports	All
Global access	Disable
Service label	Leave empty

Name	ilb-sps-ers
Backend configuration
Region	<Deployment region> (e.g., us-west1)
Network	lk-vpc
Backends	ig-sps-ascs-zone1 ig-sps-ascs-zone2
Health Check
Name	hc-sps-ers
Protocol	TCP
Port	52098 （後で作成する、対応するLB Health Checkリソースと一致する必要があります）
Proxy protocol	NONE
Request	空欄のままにします
Response	空欄のままにします
Check interval	5 seconds
Timeout	5 seconds
Healthy threshold	2 consecutive successes
Unhealthy threshold	2 consecutive failures
Connection draining timeout	15 seconds
Frontend configuration
Name	fe-sps-ers
Subnetwork	lk-subnet
Purpose	Non-shared
IP address	Ephemeral (Custom)
Custom ephemeral IP address	10.20.0.20
Ports	All
Global access	Disable
Service label	Leave empty

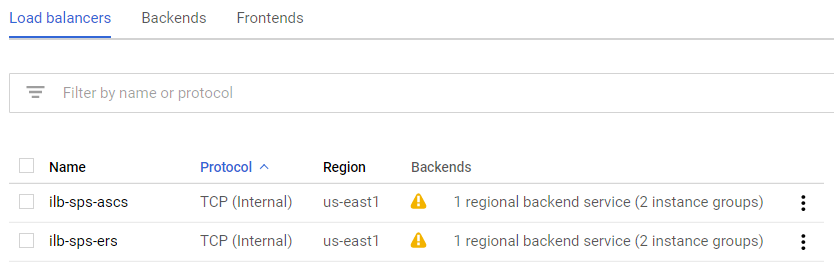

作成すると、Google Cloud Console の Network services → Load balancing ページに、2つのロードバランサーが表示されます。

3. Google Cloud – 内部ロードバランサーを使用する の 「IP転送を無効にする」 セクションで説明している手順に従って、node-aとnode-bがロードバランサーのフロントエンドIPアドレスを介して通信できるようにします。変更を有効にするには、node-aとnode-bを再起動します。

4. IPリソースの作成 で説明している手順に従って、以下のパラメータを使用して、node-aとnode-b上のASCSとERS仮想IPアドレスを保護するために、ネットマスク255.255.255.255の2つのLifeKeeper IPリソース ( ip-sps-ascs と ip-sps-ers ) を作成し、拡張します。 ip-sps-ascs はnode-aで作成され、node-bに拡張されますが、 ip-sps-ers はnode-bで作成され、node-aに拡張されることに注意してください。また、作成されたリソースはWitnessノードであるnode-cに拡張してはいけないことに注意してください。 アイコンは、デフォルトのオプションが選択されていることを示します。

!ネットマスクパラメータの値として（作成時と拡張時の両方で）255.255.255.255を使用することが重要です。拡張プロセス中に「デフォルトを受け入れる（Accept Defaults）」を選択しないように注意してください。選択すると、255.255.255.0がスタンバイノードのネットワークマスクとして誤って使用され、予期せぬネットワークの問題が発生する可能性があります。

Field	Value
Create Resource Wizard
Switchback Type	intelligent
Server	node-a
IP Resource	10.20.0.10
Netmask	255.255.255.255
Network Interface	eth0
IP Resource Tag	ip-sps-ascs
Pre-Extend Wizard
Target Server	node-b
Switchback Type	intelligent
Template Priority	1
Target Priority	10
Extend comm/ip Resource Hierarchy Wizard
IP Resource	10.20.0.10
Netmask	255.255.255.255
Network Interface	eth0
IP Resource Tag	ip-sps-ascs

Field	Value
Create Resource Wizard
Switchback Type	intelligent
Server	node-b
IP Resource	10.20.0.20
Netmask	255.255.255.255
Network Interface	eth0
IP Resource Tag	ip-sps-ers
Pre-Extend Wizard
Target Server	node-a
Switchback Type	intelligent
Template Priority	1
Target Priority	10
Extend comm/ip Resource Hierarchy Wizard
IP Resource	10.20.0.20
Netmask	255.255.255.255
Network Interface	eth0
IP Resource Tag	ip-sps-ers

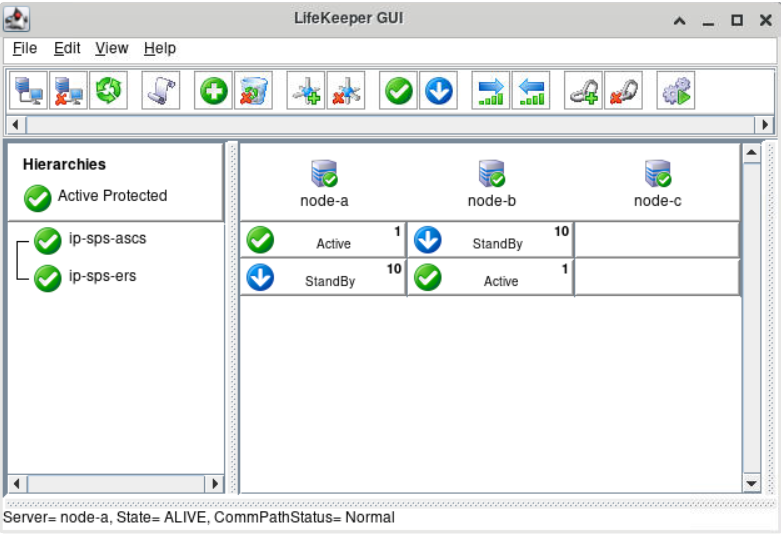

IPリソースが正常に作成されると、LifeKeeper GUIは次の画像のようになります。

5. ロードバランサーのヘルスチェックに応答する の手順に従って、ロードバランサーヘルスチェック用のLB Health Checkをインストールし、以下のプロパティを使用して2つのLB Health Checkリソース ilb-sps-ascs と ilb-sps-ers を作成します。 ilb-sps-ascs はnode-aで作成され、node-bに拡張されますが、 ilb-sps-ers はnode-bで作成され、node-aに拡張されることに注意してください。 アイコンは、デフォルトのオプションが選択されていることを示します。

Field	Value
Create Resource Wizard
Switchback Type	intelligent
Server	node-a
Reply daemon Port	51098
Reply daemon message	None (Empty)
LB Health Check Resource Tag	ilb-sps-ascs
Pre-Extend Wizard
Target Server	node-b
Switchback Type	intelligent
Template Priority	1
Target Priority	10
Extend LB Health Check Resource Hierarchy Wizard
LB Health Check Resource Tag	ilb-sps-ascs

Field	Value
Create Resource Wizard
Switchback Type	intelligent
Server	node-b
Reply daemon Port	52098
Reply daemon message	None (Emply)
LB Health Check Resource Tag	ilb-sps-ers
Pre-Extend Wizard
Target Server	node-a
Switchback Type	intelligent
Template Priority	1
Target Priority	10
Extend LB Health Check Resource Hierarchy Wizard
LB Health Check Resource Tag	ilb-sps-ers

リソースが正常に作成・拡張されると、LifeKeeper GUIリソースペインにリソースが表示されます。

6. node-aの ip-sps-ascs リソースを右クリックし、 [Create Dependency…] をクリックします。子リソースタグとして ilb-sps-ascs を指定し、 [Create Dependency] をクリックします

7. node-bの ip-sps-ers リソースを右クリックし、 [Create Dependency…] をクリックします。子リソースタグとして ilb-sps-ers を指定し、 [Create Dependency] をクリックします。

両方の依存関係が作成されると、LifeKeeper GUIは次の画像のようになります。

8. 次のエントリーをnode-aおよびnode-bの/etc/ hostsに追加して、各仮想ホスト名を対応するロードバランサーのフロントエンドIPアドレスに解決できるようにします。

10.20.0.10 sps-ascs
10.20.0.20 sps-ers

9. ロードバランサーのヘルスチェックに応答する の LB Health Checkリソースのスイッチオーバーとフェイルオーバーのテスト セクションに記載されているように、GenLBリソースのスイッチオーバーとフェイルオーバーをテストします。見つかった問題を修正したり、ロードバランサーのヘルスチェックのパラメーターを必要に応じて調整したりして、正常に動作するようにします。
