ロードバランサーの作成

本環境で使用するロードバランサーを作成します。

Azure 上では、そのままでは LifeKeeper で作成した仮想 IP による通信が行えません。仮想 IP を実際に機能させるためには、ロードバランサーが必要です。

Azure のロードバランサーには外部ロードバランサーと内部ロードバランサーが存在しますが、今回の用途では、内部ロードバランサーを使用します。また、この内部ロードバランサーの IP アドレスの値は、後に設定する仮想 IP アドレスの値としても使用され、保護対象サービスのアクセスポイントとなります。

1. Azure Portal > Load balancers > Create を選択し、本環境で使用するロードバランサーを作成します。必要な値を入力し、 Review + Create をクリックします。

2. 以下の値を使用します。

• 注1: 内部ロードバランサーを作成するため、必ず「Internal」を選択します。


• 注2: この値が、後に設定する仮想 IP アドレスの値としても使用され、保護対象サービスのアクセスポイントとなります。

3. 内容を確認し、 Create をクリックします。

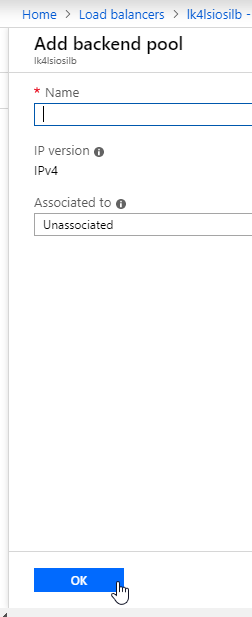

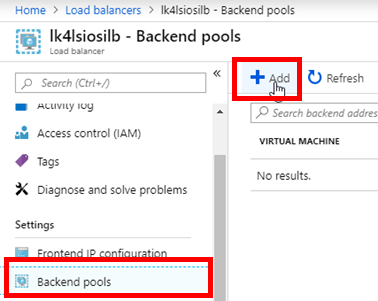

4. 次に、作成済のクラスター用の仮想マシン２台を内部ロードバランサーのバックエンドプールに追加します。 Azure Portal > Load balancers > （ロードバランサー名） > Backend pools > Add を選択します。

以下の値を使用します。

必要な値を入力したら、 Add をクリックします。

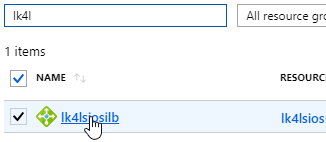

5. バックエンドプールが作成されたことを確認します。

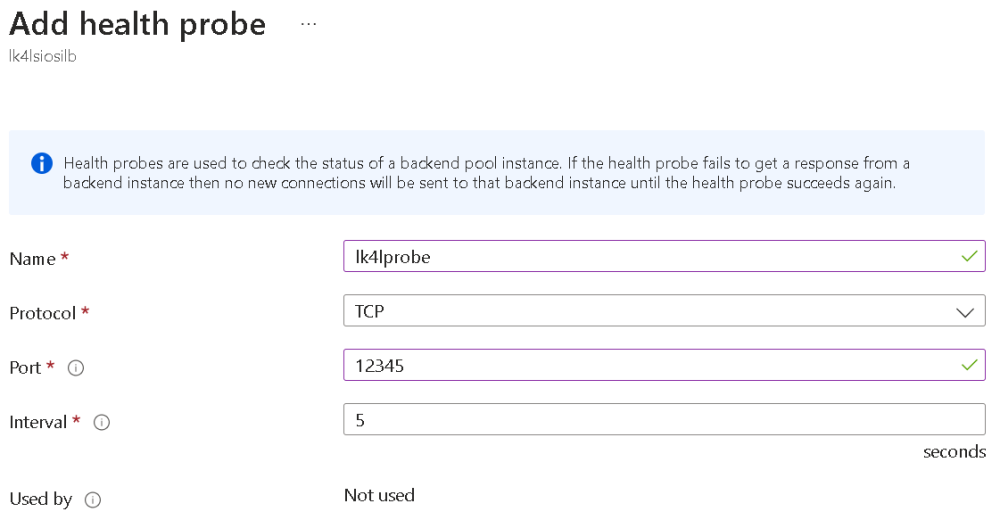

6. 続けて、プローブを設定します。 Azure Portal > Load balancers > （ロードバランサー名） > Health Probes > Add をクリックします。

以下の値を使用します。

• 注1: プローブ用には、LB Health Check が使用するプロトコルおよびポートを指定します。

7. 必要な値を入力したら、 Add をクリックします。

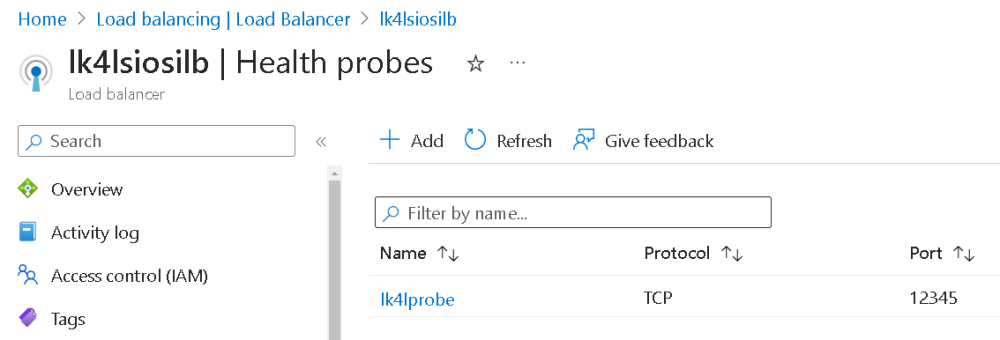

8. プローブが作成されたことを確認します。

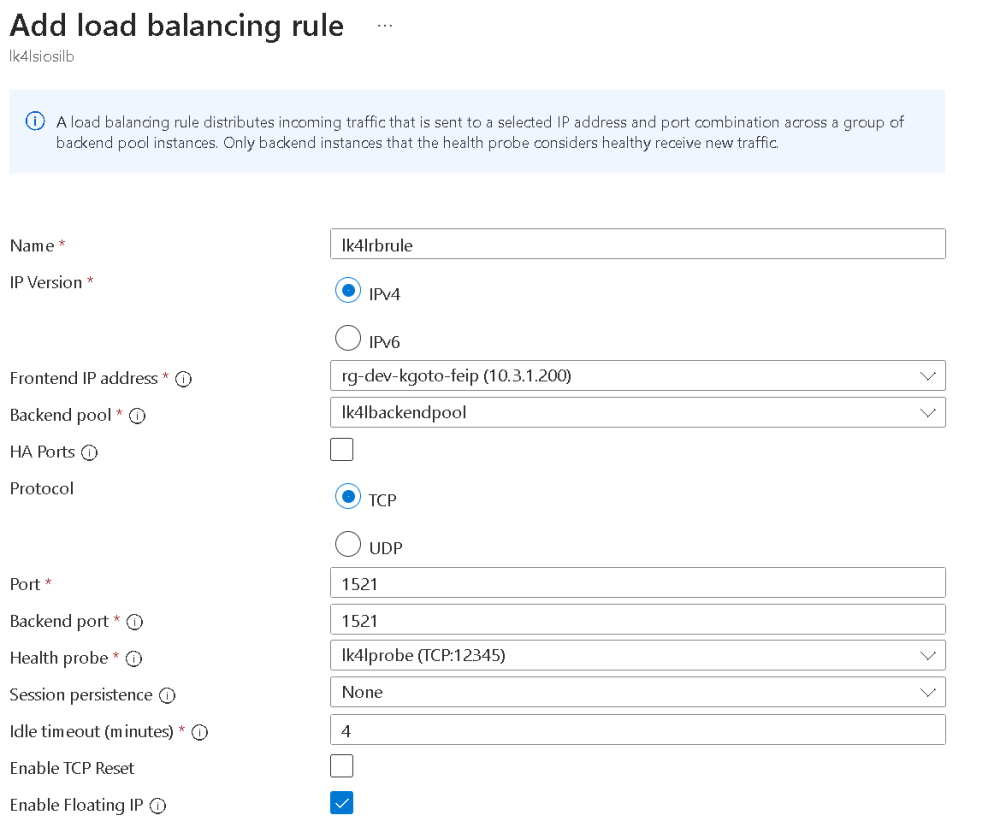

9. 続けて、負荷分散規則を設定します。 Azure Portal > Load balancers > （ロードバランサー名） > Load balancing rules > Add をクリックします。

以下の値を使用します。

• 注1: 負荷分散用のポートには、Oracle リスナーが使用するポートを指定します。


• 注2: クライアントからクラスターへ向けた通信は、IP リソース(VIP）宛のパケット通信とする必要があるため、Floating IP address は必ず有効にしてください。

10. 必要な値を入力したら、 OK をクリックします。

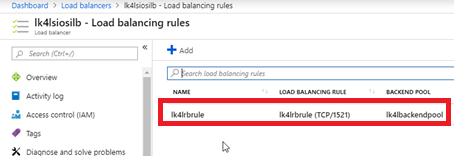

11. 負荷分散規則が作成されていることを確認します。

以上でロードバランサーの設定は完了です。
